当前位置:主页 > 产品中心 > > 超声波探伤仪 >青岛超声波探伤仪厂家真彩显示

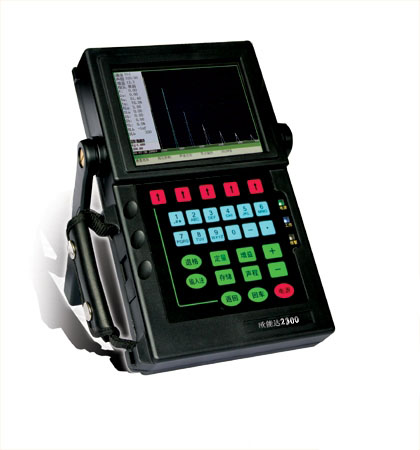

青岛超声波探伤仪厂家真彩显示

型号:

产品时间:2016-09-26

厂商性质:其他

简要描述:

青岛超声波探伤仪厂家真彩显示一键操作快速探伤,随时提示探伤帮助信息

自动测试探头零点、声速和K值

自动制作DAC、AVG曲线

自动增益和搜索记忆Z高波

自动显示缺陷回波位置(水平、深度、距离、当量值)

自动闸门声光报警(门位、门宽、门高自由调节)

详细介绍



青岛超声波探伤仪厂家真彩显示

4-1纵波直探头调校

4-1-1 纵波直探头的零点测试

开机后按【探伤调节】→【探头参数】 键,将【探头类型】用“+/ “—”键调整为直探头,并按照探头上的标示依次将【晶片尺寸】(乘号用小数点代替)、【探头频率】、【探头K值】或【探头角度】设置正确,将探头与仪器连接好。

(注:探头类型改成直探头后,【探头K值】和【探头角度】自动默认为0

按【探伤调节】→【声速设定】,选择【钢直声速】,5900m/s

按【探伤调节】→【零点调节】,将【一次声程】设置为“100mm”,检查【声速】是否为:5900m/s

将直探头放在CSK-IA试块上,移动探头寻找zui高回波后,按【探伤调节】→【零点调节】→【零点测试】键,稳住探头不动,屏幕的系统区出现“测试成功”,即完成直探头零点调校。

3600S全数字超声波探伤仪功能:

高速、高亮大屏幕彩色液晶显示,强光下正常工作,一键式操作,使探伤非常简便、快捷,内含电子说明书帮助提示操作步骤了解其探伤方法

一键操作快速探伤,随时提示探伤帮助信息

自动测试探头零点、声速和K

自动制作DACAVG曲线

自动增益和搜索记忆zui高波

自动显示缺陷回波位置(水平、深度、距离、当量值)

自动闸门声光报警(门位、门宽、门高自由调节)

自动生成标准探伤报告

自由切换50组探伤通道工艺

自由输入各行业探伤标准

全进口原装主板器件

大容量存储、2000幅探伤数据空间,掉电后数据不丢失

超长工作时间,无记忆高效锂电池,连续工作时间大于4小时

内置式通讯软件,直接网线连接计算机即可打印和保存全部探伤数据

通道密码设置,探伤人员可预存自己的探伤通道,*保存不被他人修改

双向通讯,用户可自行编辑自己的探伤报告格式



青岛超声波探伤仪厂家真彩显示技术参数

频率范围:0.4-20MHz

增益范围:0-120dB0.1,2.0,6.0dB步进

动态范围:30dB

垂直线性:<3%

水平线性:<1%

扫描范围:0.5 -4000mm

率:>36dB

灵敏度余量:>60dB

工作模式:单/双、穿透

脉冲发生器:可变脉冲发生器

 阻尼:50/100/400Ω自动匹配

检波方式:半波/射频

抑制:0~99%线性抑制

显示环境温度:-20~50

充电器:220~240V交流输入

工作电压:7.4V±0.3V

尺寸:250*150*38mm

重量:1.28Kg

标准配置:

1、主机(含内置充电电池)      一台

2、电源适配器                  一只

3、电源线                      一根

4、直探头                      一只

5、斜探头                      一只

6、探头线                      一根

7、仪器箱/                      一只

选配件(用户另外选购,费用自理)

1 打印机、计算机、监视器、另配探头和探头线

2 实用探伤软件、打印/计算机通讯线、计算机驱动软件
